Cảm biến từ OMRON E2E-X7D1-N 2M
Cảm biến từ E2E-X7D1-N 2M Proximity Sensor
Dòng phổ thông phát hiện vật thể kim loại sắt. Size M18 đầu bằng, khoảng cách phát hiện 7mm, chế độ hoạt động 2 dây NO.
Thông số kỹ thuật
|
Kích cỡ |
M18 |
|
|
Loại đầu cảm biến |
Loại đầu bằng |
Loại đầu lồi |
|
Mã hàng |
E2E-X7D1 |
E2E-X14MD1 |
|
Khoảng cách cảm biến |
7 mm ± 10% |
14 mm ± 10% |
|
Khoảng cách lắp tối ưu |
0 đến 5,6 mm |
0 đến 11,2 mm |
|
Đối tượng có thể phát hiện |
Kim loại đen (Khoảng cách phát hiện giảm với kim loại màu. Tham khảo |
|
|
Đối tượng cảm biến tiêu chuẩn |
Sắt, |
Sắt, 30 × 30 × 1 mm |
|
Tần số phản hồi * 2 |
0,5 kHz |
0,4 kHz |
|
Điện áp hoạt động |
Mô hình tiêu chuẩn: 12 đến 24 VDC, gợn sóng (pp): tối đa 10%. (10 đến 30 VDC) |
|
|
Đầu ra điều khiển |
3 đến 100 mA, đầu ra chẩn đoán: 50 mA cho kiểu -D1 (5) S. |
|
|
Đèn báo hoạt động |
Model D1: Chỉ báo hoạt động (màu đỏ) và chỉ báo cài đặt (màu xanh lá cây) |
|
|
Chế độ hoạt động |
NO |
|
|
Mạch bảo vệ |
Bộ triệt tiêu xung, bảo vệ ngắn mạch tải |
|
|
Nhiệt độ môi trường xung |
Hoạt động: -25 đến 70 ° C, Bảo quản: -40 đến 85 ° C (không đóng băng hoặc ngưng tụ) |
|
|
Độ ẩm môi trường xung quanh |
Vận hành / lưu trữ: 35% đến 95% (không ngưng tụ) |
|
|
Phương thức kết nối |
Kiểu có dây sẵn (Chiều dài cáp tiêu chuẩn: 2 m) |
|

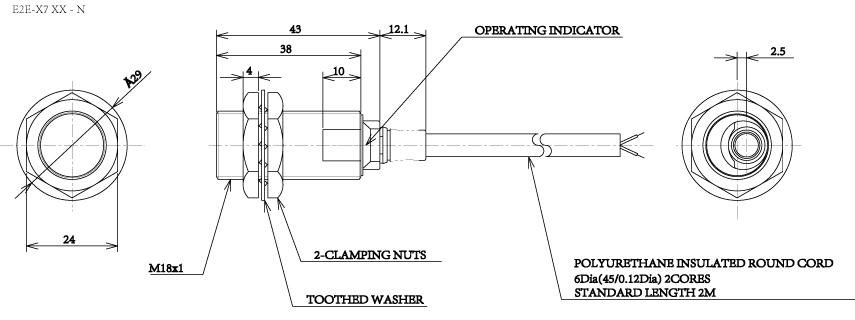

Kích thước E2E-X7D1-N 2M

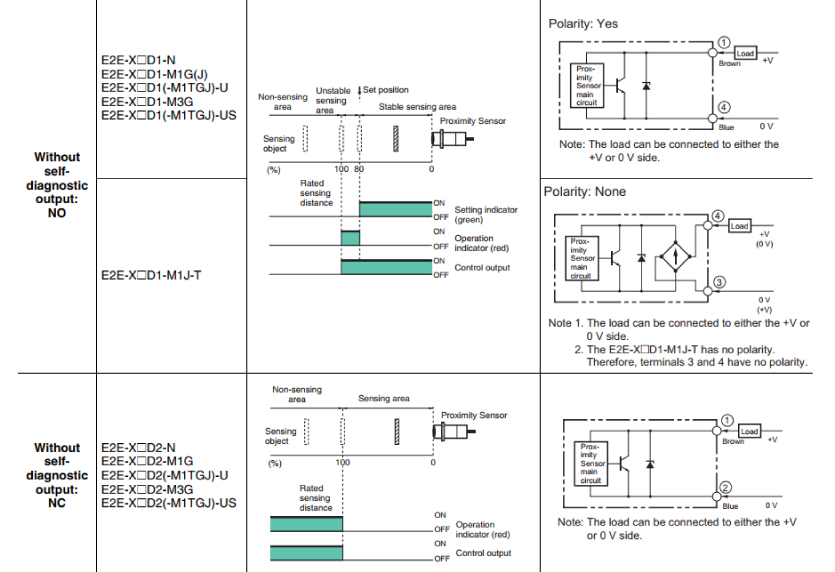

Sơ đồ đấu dây E2E-X7D1-N 2M
